一、概述

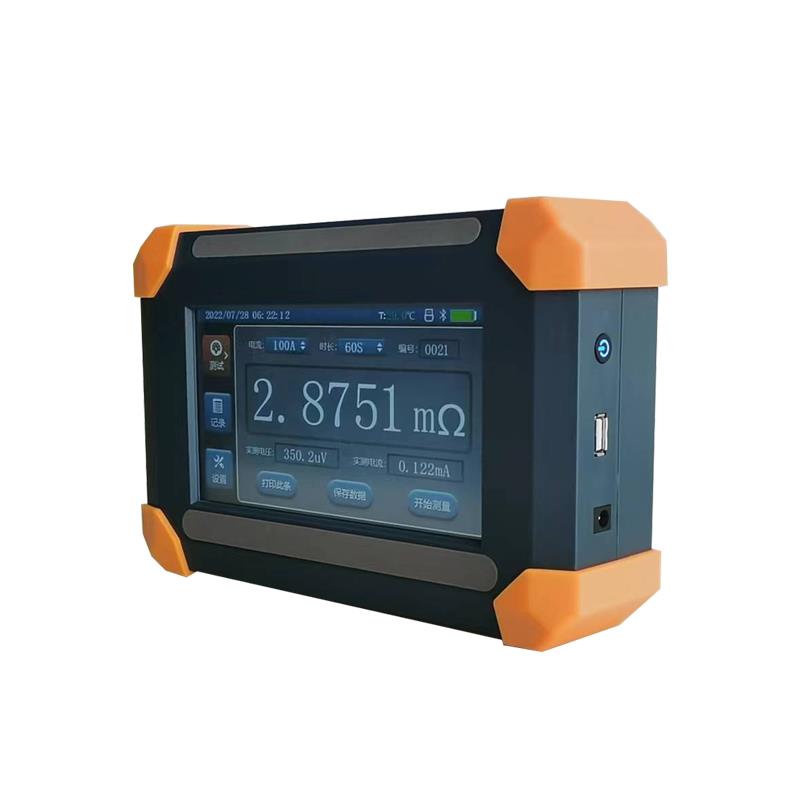

LY-SHL100A手持式回路测试仪（以下简称：仪器）采用高容量大倍率的锂电池供电，设计小巧，手持式操作，方便携带。主要用于测量开关、断路器等设备的接触电阻、回路电阻及其他微欧电阻的专用测试设备。
二、安全措施
1、使用本仪器前一定要认真阅读本手册。
2、本仪器户内外均可使用，但应避开雨淋、腐蚀气体等场所使用。
3、仪表应避免剧烈振动。
4、对仪器的维修、护理和调整应由专业人员进行。
5、测试完毕后一定要使仪器复位后关闭电源再拆除测试线。
6、测试过程中，禁止移动测试夹和关断供电线路。
三、功能特点
1、采用7寸全彩高清触摸屏；
2、输出电流大，测试范围宽，多档电流可选，最大支持100A电流输出；
3、全档位最长测试时间可达60秒，符合国家标准要求，同时满足现场使用；
4、量程宽（30A量程可达50mΩ），0.01uΩ的高分辨率、精度可达到0.5%；
5、具有开路保护、过热保护等完善的保护功能；
6、具有测试数据存储功能，可保存1000条测试数据；
7、高容量锂电池供电，一次充电可使用≥600次的测试（1s测试时长）；
8、具有功率管理功能，有效减轻仪器内部发热，提高使用寿命。
9、具有蓝牙功能，可配置蓝牙打印机（选配）。
四、 技术指标
1、测量范围：
|
输出电流
|
测量范围
|
|
100A
|
0~5mΩ
|
|
80A
|
0~10mΩ
|
|
50A
|
0~20mΩ
|
|
30A
|
0~50mΩ
|
2、输出电流：30A，50A，80A，100A可选
3、测试时间：1s，5s，10s，30s，60s可选
4、分辨率：0.01uΩ
5、精度：0.5%±1uΩ
6、最大功率：200W
7、充电电压：DC12.6V
8、测试次数：大于600次（满电、测试时间1s）
9、测试线：电阻≤10mΩ
